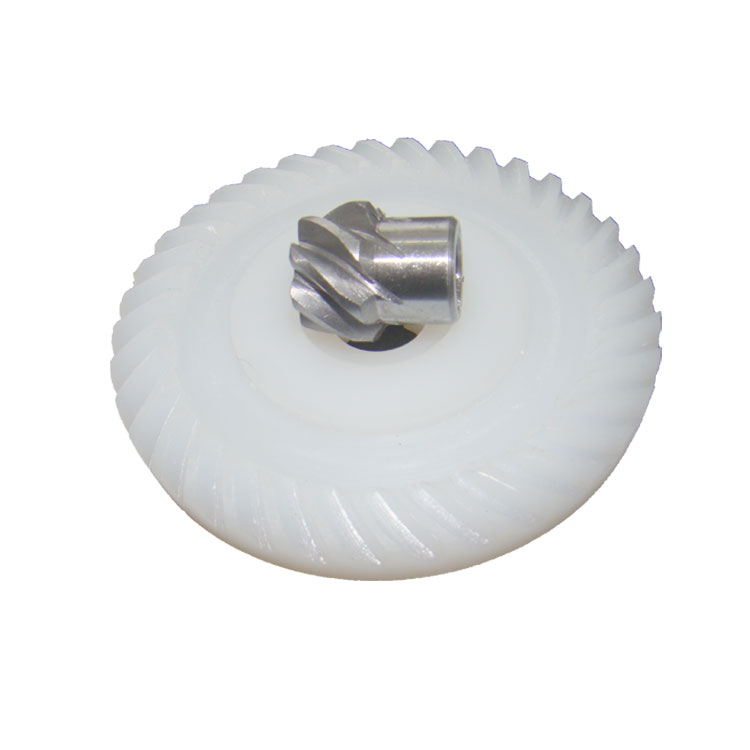

森公司作為齒輪連動技術的集大成者，其弧齒錐齒輪技術具有全球領先地位，在長期的技術演變中，發展出了一系列獨有的技術體系，除了一系列通用的符號之外，其擁有一系列獨有的技術名詞。本文在收集相關技術資料的基礎上，將格里森與弧齒錐齒輪有關的名詞進行分析整理，剖析其各個名詞的概念及其相關意義，供相關技術人員和研究人員參考。

一、關于產品設計方面的技術名詞

TTX:Hypoid Offset準雙曲面齒輪的偏置距；

HOSP1/HOSP2：Spiral direction of pinion /ring gear主動/被動錐齒輪的螺旋方向；

SPLF:Normal backlash名義側隙；

RINR1/RINR2：inner cone distance主動/被動錐齒輪內錐距(沿齒根方向）

RAUR1/RAUR2;outer cone distance 主動/被動錐齒輪外錐距(沿齒根方向）

GATR1/GATR2：pitch angle節錐角

GAKR1/GAKR2：face angle 面錐角

GAFR1/GAFR2：root angle 根錐角

ZTKR1/ZTKR2：pitch apex to crossing point  節錐頂點到軸交點的距離

ZKKR1/ZKKR2：face apex to crossing point  頂錐頂點到軸交點的距離

ZFKR1/ZFKR2：root apex to crossing point  根錐頂點到軸交點的距離

DOMR1/DOMR2：face module 端面模數

HGER:Whole depth of tooth 齒全高

DUMR2:outer diameter of ring gear被動錐齒輪外徑

二、關于制造工藝方面的技術名詞

WXMM1,2:cutter head tilt for pinion主動錐齒輪的刀傾；

WXMM3,4:cutter head tilt for ring gear被動錐齒輪的刀傾；

WYMM1,2:swivel angle for tilt orientation for pinion主動錐齒輪的刀傾方向轉角；

WYMM3,4:swivel angle for tilt orientation for ring gear被動錐齒輪的刀傾方向轉角；

W4501,2:Center roll position for pinion 主動錐齒輪滾動中心點；

W4503,4:Center roll position for pinion 主動錐齒輪滾動中心點；

TYMM1,2:cutter head position in axial generating gear direction，pinion 主動錐齒輪切削刀盤在展成輪軸線方向的位置；

TYMM3,4:cutter head position in axial generating gear direction，ring gear 被動錐齒輪切削刀盤在展成輪軸線方向的位置；

TZMM1,2:radial cutter distance of pinion cutter 主動錐齒輪刀頭在刀盤半徑方向的距離；

TZMM3,4:radial cutter distance of ring gear cutter被動錐齒輪刀頭在刀盤半徑方向的距離；

AWIM1,2:machine root angle for pinion主動錐齒輪機床根角；

AWIM3,4：machine root angle for ring gear被動錐齒輪機床根角；

TX2M1,2:pinion offset in machine 主動錐齒輪機床偏置距；

TX2M3,4:ring gear offset in machine 被動錐齒輪機床偏置距；

TZ2M1,2:machine center to pinion axis crossing point 主動錐齒輪軸交點到機床中心的距離；

TZ2M3,4:machine center to ring gear axis crossing point 被動錐齒輪軸交點到機床中心的距離；

UTEI1,2：indexing ratio for pinion 主動錐齒輪分度速比；

UTEI3,4：indexing ratio for ring gear 被動錐齒輪分度速比；

UDIF1,2:ratio of roll for pinion 主動錐齒輪滾動比；

UDIF3,4:ratio of roll for ring gear 被動錐齒輪滾動比

三、關于切削刀具方面的技術名詞

S8901,2:reference point to blade tip of pinion cutter主動錐齒輪刀頭刀尖到參考點的距離；

S8903,4:reference point to blade tip of gear cutter被動錐齒輪刀頭刀尖到參考點的距離；

WAME1:cutter phase angle，pinion convex主動錐齒輪凸面刀頭相位角；

WAME2:cutter phase angle，pinion concave主動錐齒輪凹面刀頭相位角；

WAME3:cutter phase angle，ring gear convex被動錐齒輪凸面刀頭相位角；

WAME4:cutter phase angle，ring gear concave被動錐齒輪凹面刀頭相位角；

XSME1,2:blade offset in pinion cutter 主動錐齒輪刀頭偏置；

XSME3,4:blade offset in ring gear cutter 被動錐齒輪刀頭偏置；

RCOW1:cutter point radius，pinion inside blades主動錐齒輪內刀刀頭刀具圓弧半徑；

RCOW2:cutter point radius，pinion outside blades主動錐齒輪外刀刀頭刀具圓弧半徑；

RCOW3:cutter point radius，ring gear inside blades被動錐齒輪內刀刀頭刀具圓弧半徑；

RCOW4:cutter point radius，pinion outside blades被動錐齒輪外刀刀頭刀具圓弧半徑；

ALFW1:blade press angle，pinion inside blades主動錐齒輪內刀刀齒壓力角；

ALFW2:blade press angle，pinion outside blades主動錐齒輪外刀刀齒壓力角；

ALFW3:blade press angle，ring gear inside blades被動錐齒輪內刀刀齒壓力角；

ALFW4:blade press angle，ring gear outside blades被動錐齒輪內刀刀齒壓力角；

ALFC:blade Clearance Angle 刀齒非切削刃壓力角；

HFP:blade dedendum 刀齒齒頂高；

HFC:blade clearance dedendum 非切削刃刀齒齒頂高；

RHSP:Radius of Curvature—pressure angle 刀齒切削刃修緣半徑；

CHSP:Radius of Curvature—Clearence side 非切削刃修緣半徑；

WROW:edge radius pressure angle side 切削刃刀尖半徑；

WCW:edge radius clearance side非切削刃刀尖半徑；

WP:blade top width刀頂寬度；

HPRW:toprem depth齒頂修緣高度；

DALW：toprem angle 齒頂修緣角度；

DPRW:toprem radius 齒頂修緣圓弧半徑；

HKOW:flankerem depth切削刃齒根高度；

DKOW:flankerem angle切削刃齒根角度；

RKOW:flankerem radius切削刃齒根圓弧半徑；

CPRW:clearance side toprem depth 非切削刃齒頂修緣高度；

CALW：clearance side toprem angle 非切削刃齒頂修緣角度；

DPRC:clearance side toprem radius 非切削刃齒頂修緣圓弧半徑；

CKOW:clearance side flankerem depth非切削刃齒根高度；

DKOC:clearance side flankerem angle非切削刃齒根角度；

RKOC:clearance side flankerem radius非切削刃齒根圓弧半徑；

SANG:shoulder angle pressure angle side 切削刃臺肩角度；

SANC:shoulder angle clearance side非切削刃臺肩角度；

SRAD:shoulder radius pressure angle side 切削刃臺肩圓弧半徑；

SRAC:shoulder radius clearance side非切削刃臺肩圓弧半徑；

BLDD:Blade distance 刀齒間距
